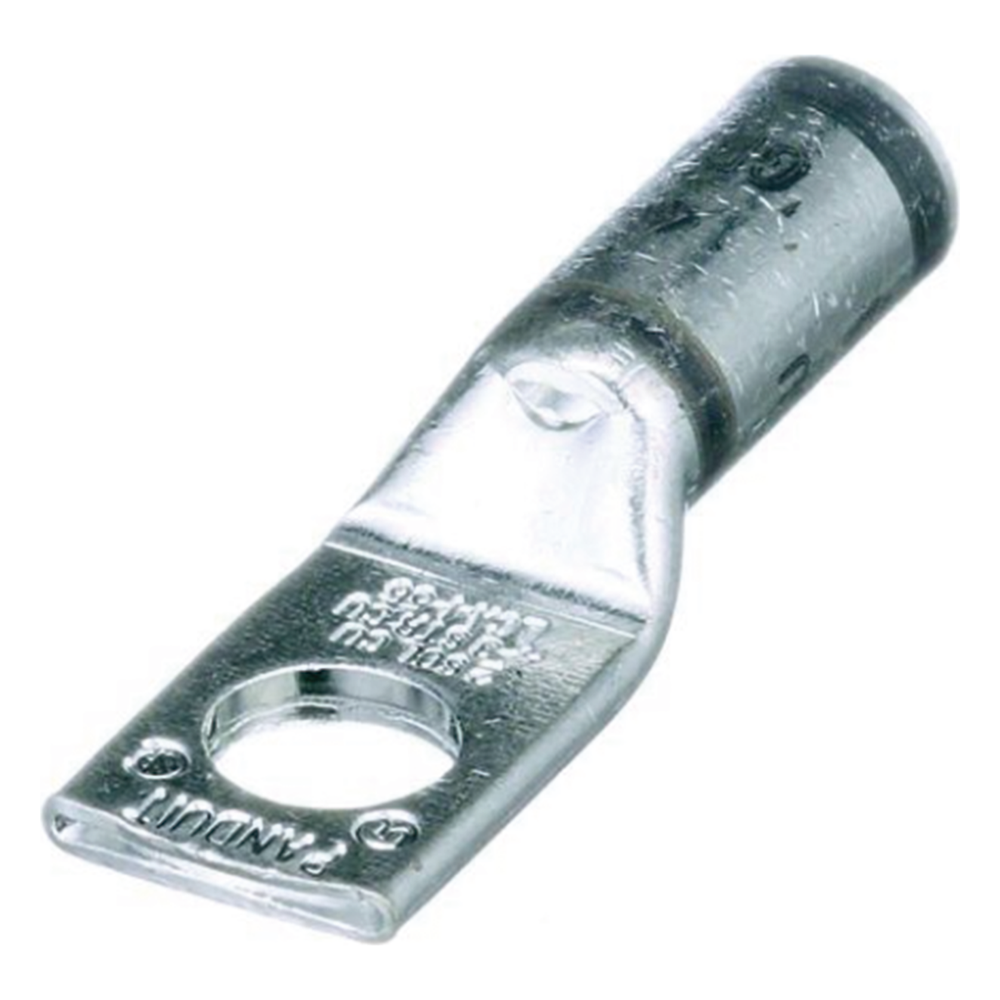

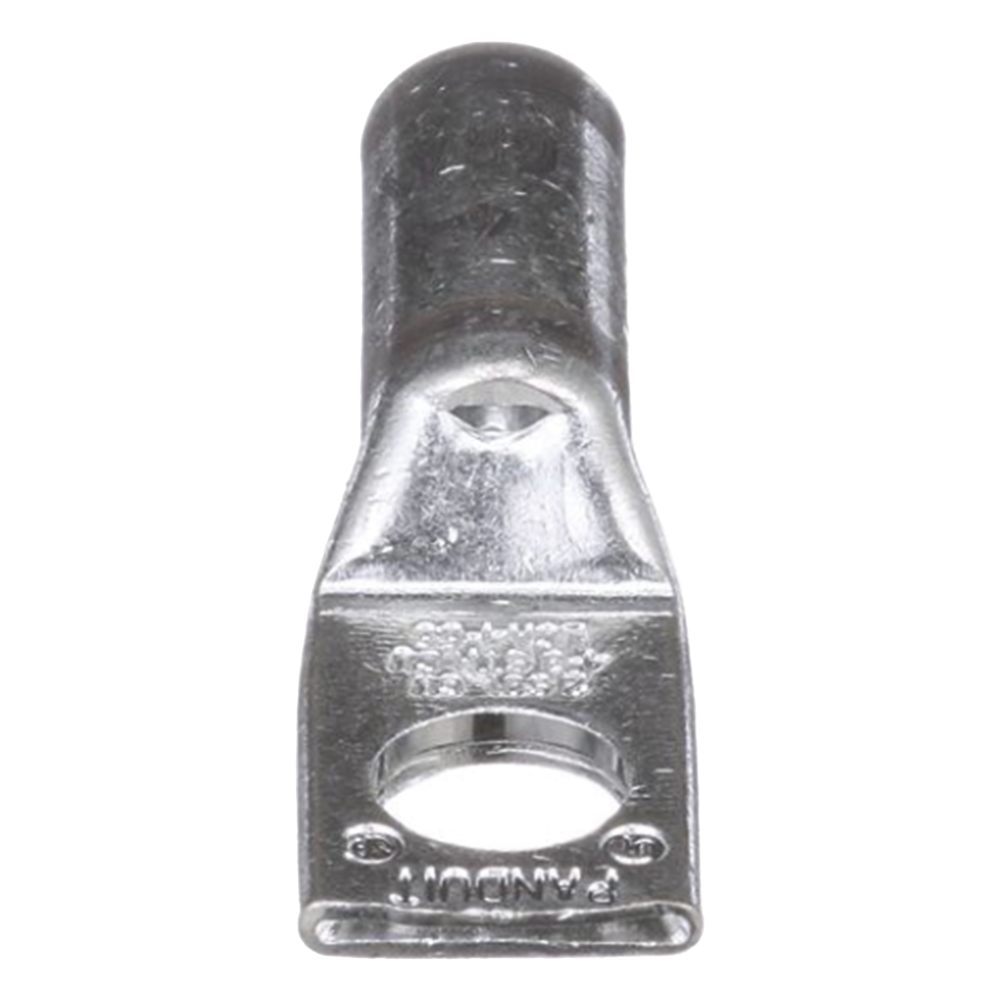

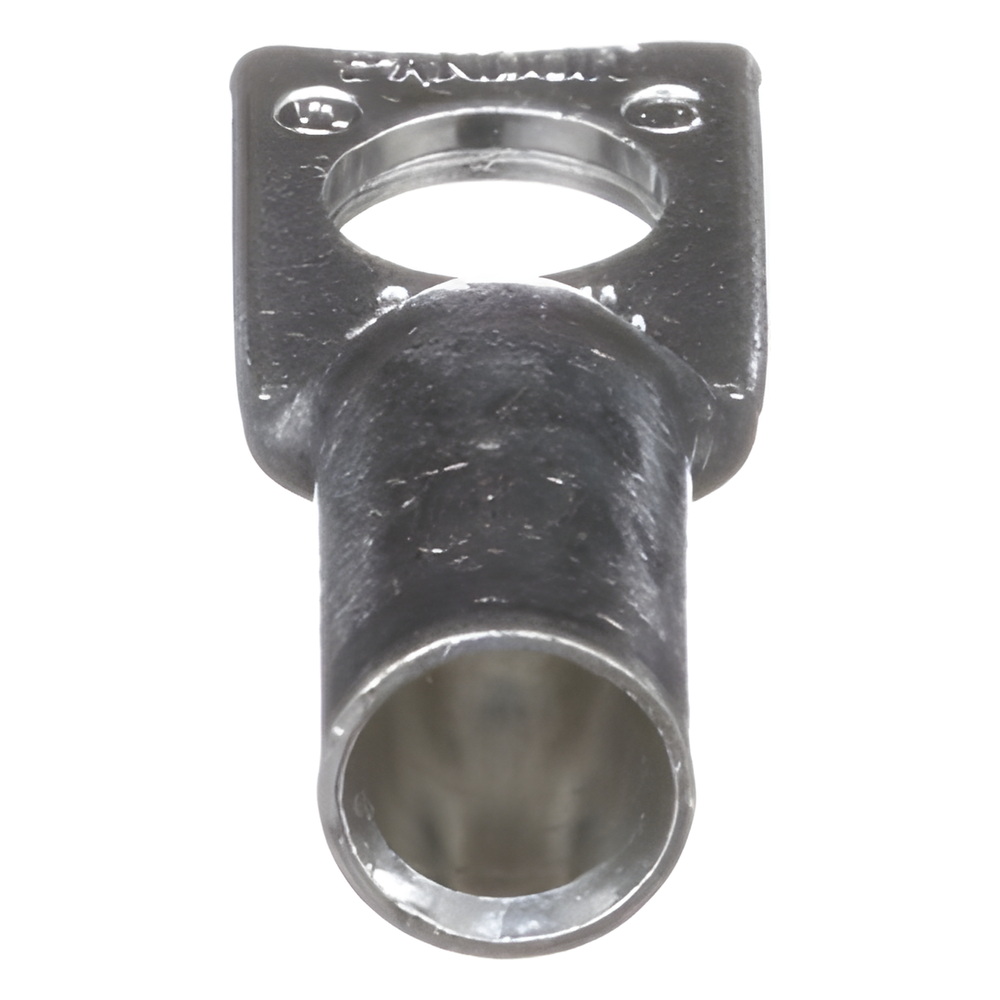

Terminal de Compresion Cobre Estanado 4 AWG Orificio 5/16 in 35 kV 90 °C PANDUIT LCA4-56-L
- SKU / Modelo: LCA4-56-L
- Marca: PANDUIT
- Categoría: Terminales y Conectores Electricos
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Terminal de Compresión Cable 4 AWG Orificio 5 16 in Cobre Estañado 35 kV 90 °C
Modelo LCA4-56-L · PANDUIT
La terminal de compresión PANDUIT LCA4-56-L es un conector de cobre estañado de un orificio y tambor estándar de la línea Pan-Lug, para cable de cobre 4 AWG (también 3 AWG y 2 SOL) y espárrago de 5/16 in. Está listada UL para aplicaciones hasta 35 kV, certificada CSA y con calificación de temperatura de 90 °C.
El tubo de cobre sin costura de alta conductividad lleva un recubrimiento electro-estañado que protege contra la corrosión en ambientes industriales. Esta terminal para cable de potencia se instala con herramienta de compresión: el tambor trae marcas de color gris e índice de dado Panduit P29 (alterno de la industria (8)), de modo que se elige el dado correcto sin adivinar.
La LCA4-56-L tiene una longitud total de 1.75 in (44.5 mm), un orificio de 0.34 in y una longitud de pelado de 7/8 in (22.2 mm). Resulta útil en conexiones de cable calibre 4 AWG a barras, tableros, centros de carga, bancos de baterías, equipos de energía y puestas a tierra, donde se requiere un contacto mecánico y eléctrico permanente.
¿Cómo funciona y para qué sirve?
Una terminal de compresión (zapata o lug) une un conductor a un punto de conexión atornillado. El cable pelado se inserta en el tambor y una herramienta de crimpado con el dado adecuado deforma el cobre alrededor de los hilos, creando una unión de baja resistencia y alta resistencia mecánica. La lengüeta con orificio se fija con un tornillo o espárrago, en este caso de 5/16 in.
El código de color del tambor y el índice de dado reducen errores de selección: la LCA4-56-L marca gris y P29 de Panduit, con equivalente (8) en otras marcas de dados. La mirilla de inspección permite confirmar visualmente que el conductor llegó al fondo antes de crimpar, y la entrada biselada facilita introducir los hilos sin que se deshilachen.
Las terminales estañadas se prefieren sobre las de cobre desnudo cuando hay humedad, ambiente industrial o contacto con otros metales, pues el estaño retarda la oxidación del cobre. Para un buen resultado, hay que pelar la longitud indicada, usar el dado correspondiente y apretar el tornillo del espárrago conforme a las instrucciones del equipo.
Beneficios Principales
- Cobre de alta conductividad: El tubo de cobre sin costura reduce la resistencia de la unión y evita costuras que puedan abrirse al crimpar.
- Protección contra corrosión: El electro-estañado conserva el contacto en ambientes industriales exigentes y húmedos.
- Mirilla de inspección: El instalador verifica visualmente la inserción completa del conductor y evita conexiones a medias.
- Selección de dado sin errores: El tambor gris con índice P29 y alterno (8) indica qué dado de crimpado usar.
- Rango de calibres amplio: Acepta 4 AWG, 3 AWG y 2 SOL, lo que simplifica el inventario de obra.
- Listada UL y certificada CSA: Las certificaciones respaldan su uso en proyectos con requisitos de inspección y hasta 35 kV.
- Entrada biselada: Guía los hilos del cable hacia el tambor y agiliza el armado.
Especificaciones Técnicas
General
| Tipo de producto | Terminal de compresión de cobre, un orificio, tambor estándar (Pan-Lug) |
| Marca | PANDUIT |
| Modelo | LCA4-56-L |
| Cantidad por empaque | 1 pieza |
| Garantía | 3 años |
Materiales
| Material | Tubo de cobre sin costura de alta conductividad |
| Recubrimiento | Electro-estañado |
Conductor
| Calibre de cable | 4 AWG, 3 AWG y 2 SOL |
| Tipo de cable | Cobre trenzado; Clase B: compacto, comprimido o concéntrico; Clase C: concéntrico |
| Longitud de pelado del cable | 7/8 in (22.2 mm) |
Conexión
| Tamaño de espárrago (orificio) | 5/16 in (7.9 mm) |
Eléctricas
| Voltaje nominal | Hasta 35 kV |
| Temperatura nominal UL | 90 °C |
Certificaciones
| Certificación UL | Conector de cable listado UL (aplicaciones hasta 35 kV) |
| Certificación CSA | Conector de cable certificado CSA |
Crimpado
| Código de color Panduit en el tambor | Gris |
| Índice de dado Panduit | P29 |
| Índice de dado alterno de la industria | (8) |
Físicas
| Longitud total | 1.75 in ±0.06 (44.5 mm) |
| Ancho de la lengüeta | 0.55 in ±0.04 (14.0 mm) |
| Diámetro del orificio | 0.34 in ±0.02 (8.6 mm) |
| Diámetro interior del tambor | 0.28 in ±0.01 (7.1 mm) |
| Diámetro exterior del tambor | 0.38 in ±0.01 (9.7 mm) |
| Espesor de la lengüeta | 0.09 in ±0.01 (2.3 mm) |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Para aplicaciones mayores a 2000 V, consultar con el fabricante del cable las instrucciones de alivio de esfuerzo de voltaje.
Usar el dado de crimpado indicado en el tambor: Panduit P29 (gris), índice alterno de la industria (8).
Pelar el conductor 7/8 in (22.2 mm) e insertarlo hasta el fondo, verificándolo por la mirilla de inspección.
