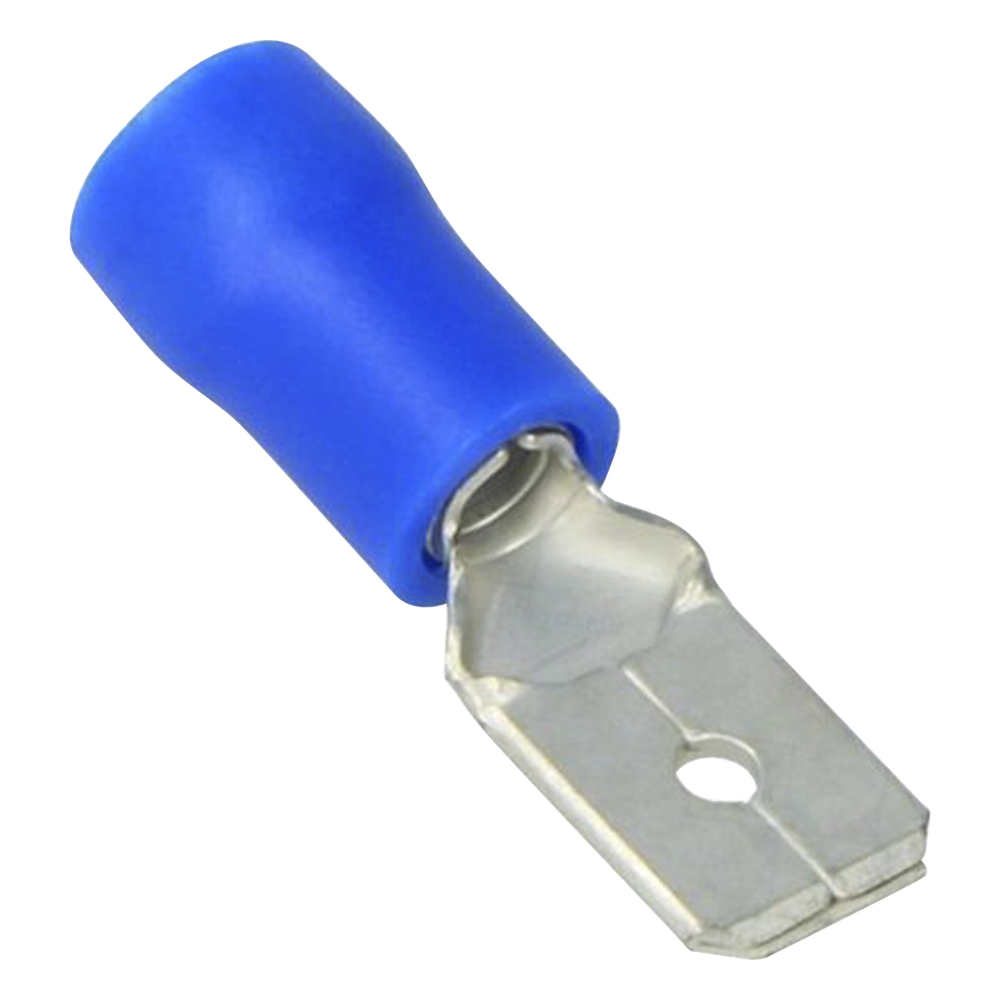

Terminal Macho Aislada 16-14 AWG Azul Paquete 25 Piezas 21.2 x 10.3 x 6.2 mm EPCOM POWERLINE AE51201 - Imagen 1
Terminal Macho Aislada 16-14 AWG Azul Paquete 25 Piezas 21.2 x 10.3 x 6.2 mm EPCOM POWERLINE AE51201 - Imagen 1

Terminal Macho Aislada 16-14 AWG Azul Paquete 25 Piezas 21.2 x 10.3 x 6.2 mm EPCOM POWERLINE AE51201

Precio normal: $ 51.99 MXN
Precio en oferta
$ 39.99MXN
IVA Incluido.

Envío calculado al finalizar la compra.

3410 en stock
3410 en stock
Tienes dudas de este producto
Compra ahora y paga a meses sin tarjeta de crédito
1
Agrega tu producto al carrito y elige pagar con Meses sin Tarjeta.
2
En tu cuenta de Mercado Pago, elige la cantidad de meses y confirma.
3
Paga mes a mes con saldo disponible, débito u otros medios.

Crédito sujeto a aprobación.

¿Tienes dudas? Consulta nuestra Ayuda.

Creditea Banner
× Creditea Banner - Full Size

Terminal Macho Aislada 16 - 14 AWG Azul Paquete 25 Piezas 21.2 x 10.3 x 6.2 mm

Modelo AE51201 · EPCOM POWERLINE

16-14 AWGPaquete 25 piezasAislamiento azulTerminal macho21.2 x 10.3 x 6.2 mmGarantía 3 años

La terminal macho aislada AE51201 de EPCOM POWERLINE es un conector eléctrico tipo espada (spade) de crimpado para cable de 16 a 14 AWG, con aislamiento azul y presentación de 25 piezas. Mide 21.2 mm de largo total (A), 10.3 mm (B) y 6.2 mm (C), con un diámetro de barril de 4.5 mm, y sirve para conectar conductores a lengüetas hembra en tableros y paneles.

Dentro de la categoría de terminales eléctricas aisladas, la AE51201 EPCOM POWERLINE se usa en paneles de control, tableros de distribución de energía, instalaciones industriales y comerciales y sistemas de automatización. El aislamiento plástico protege la zona de crimpado contra contactos accidentales y ayuda a prevenir cortocircuitos entre terminales vecinas.

El paquete de 25 piezas de la terminal AE51201 resulta práctico para proyectos de instalación y mantenimiento preventivo. El color azul identifica el rango de calibre 16-14 AWG, de modo que el instalador reconoce de un vistazo la terminal correcta; la ficha del fabricante indica una tolerancia dimensional de ±1 ~ 3 cm.

¿Cómo funciona y para qué sirve?

Una terminal macho aislada de tipo espada se instala pelando el extremo del conductor, insertándolo en el barril metálico y crimpando con una pinza adecuada. El crimpado deforma el barril para sujetar el cable de forma mecánica y eléctrica, y la lengüeta plana queda lista para acoplarse con una terminal hembra o un conector tipo faston.

El código de color del aislamiento es una convención de la industria para identificar el rango de calibre: en la AE51201, el azul corresponde a cables de 16 a 14 AWG. Usar una terminal de calibre inadecuado provoca crimpados flojos, calentamiento en el punto de unión o conductores que se sueltan, por eso conviene verificar el calibre del cable antes de elegir.

Frente a los empalmes con cinta o a las conexiones sin terminal, una terminal aislada crimpada ofrece una unión repetible, desconectable y protegida. Es una solución habitual en tableros eléctricos, controles de automatización y cableado de fuentes de poder y relevadores.

Beneficios Principales

  • Calibre 16-14 AWG: Cubre dos calibres muy usados en cableado de control y distribución, lo que reduce la cantidad de referencias que el instalador necesita tener en almacén.
  • Aislamiento integral: Protege la zona de crimpado contra contactos accidentales y reduce el riesgo de cortocircuito entre terminales cercanas.
  • Identificación por color: El aislamiento azul permite verificar a simple vista el rango de calibre durante el montaje y la revisión del tablero.
  • Conexión desconectable: La lengüeta macho se acopla a terminales hembra, lo que facilita el mantenimiento y el reemplazo de componentes sin recablear.
  • Paquete de 25 piezas: Una presentación de 25 unidades alcanza para varios puntos de conexión en un tablero o para reposición en mantenimiento preventivo.
  • Instalación manual: Se instala por crimpado con herramienta de mano, sin equipos especializados.

Especificaciones Técnicas

General

Marca EPCOM POWERLINE
Modelo AE51201
Tipo Terminal macho aislada (Electrical Spade Crimp Connector Terminal)
Color Azul
Piezas por paquete 25 piezas
Garantía 3 años

Eléctricas

Calibre de cable compatible 16 - 14 AWG

Físicas

Dimensión A 21.2 mm
Dimensión B 10.3 mm
Dimensión C 6.2 mm
Diámetro ØD 4.5 mm
Tolerancia dimensional ±1 ~ 3 cm
Peso 0.01 kg

Contenido del Paquete

📦 25x Terminal macho aislada azul 16-14 AWG AE51201

Aplicaciones Recomendadas

🔌 Paneles de controlConexión de conductores de 16-14 AWG a relevadores, contactores y borneras con lengüeta en tableros de control.
⚡ Distribución de energíaDerivaciones en tableros de distribución donde se requiere una unión aislada y desconectable.
🏭 Instalaciones industriales y comercialesCableado de equipos y maquinaria con terminales estandarizadas que simplifican el mantenimiento.
🤖 Sistemas de automatizaciónCableado de sensores, actuadores y módulos con conexiones firmes y fáciles de identificar por color.

Notas Importantes

La ficha del fabricante indica un rango de error dimensional de ±1 ~ 3 cm.

Verifique que el calibre del conductor esté entre 16 y 14 AWG antes de crimpar; para otros calibres existen terminales de otro color.

Preguntas Frecuentes

¿Qué calibre de cable acepta la terminal macho aislada EPCOM POWERLINE AE51201?
Acepta cable de 16 a 14 AWG. Su aislamiento azul identifica ese rango; para calibres menores o mayores se requiere una terminal de otro color y modelo.
¿Cu��ntas piezas trae el paquete de la terminal AE51201?
Trae 25 piezas de terminal macho aislada azul. Todas son del mismo modelo AE51201 y del mismo calibre, 16-14 AWG.
¿Qué dimensiones tiene la terminal macho AE51201?
Mide 21.2 mm (A), 10.3 mm (B), 6.2 mm (C) y 4.5 mm de diámetro ØD. El fabricante indica un rango de error de ±1 ~ 3 cm.
¿Para qué sirve una terminal macho aislada tipo espada?
Sirve para unir un conductor a una terminal hembra mediante crimpado. La AE51201 se usa en paneles de control, tableros de distribución, instalaciones industriales y automatización.
¿Qué garantía tiene la terminal EPCOM POWERLINE AE51201?
Cuenta con 3 años de garantía según la información del fabricante.
📎 Descargas:📄 Ficha Técnica
