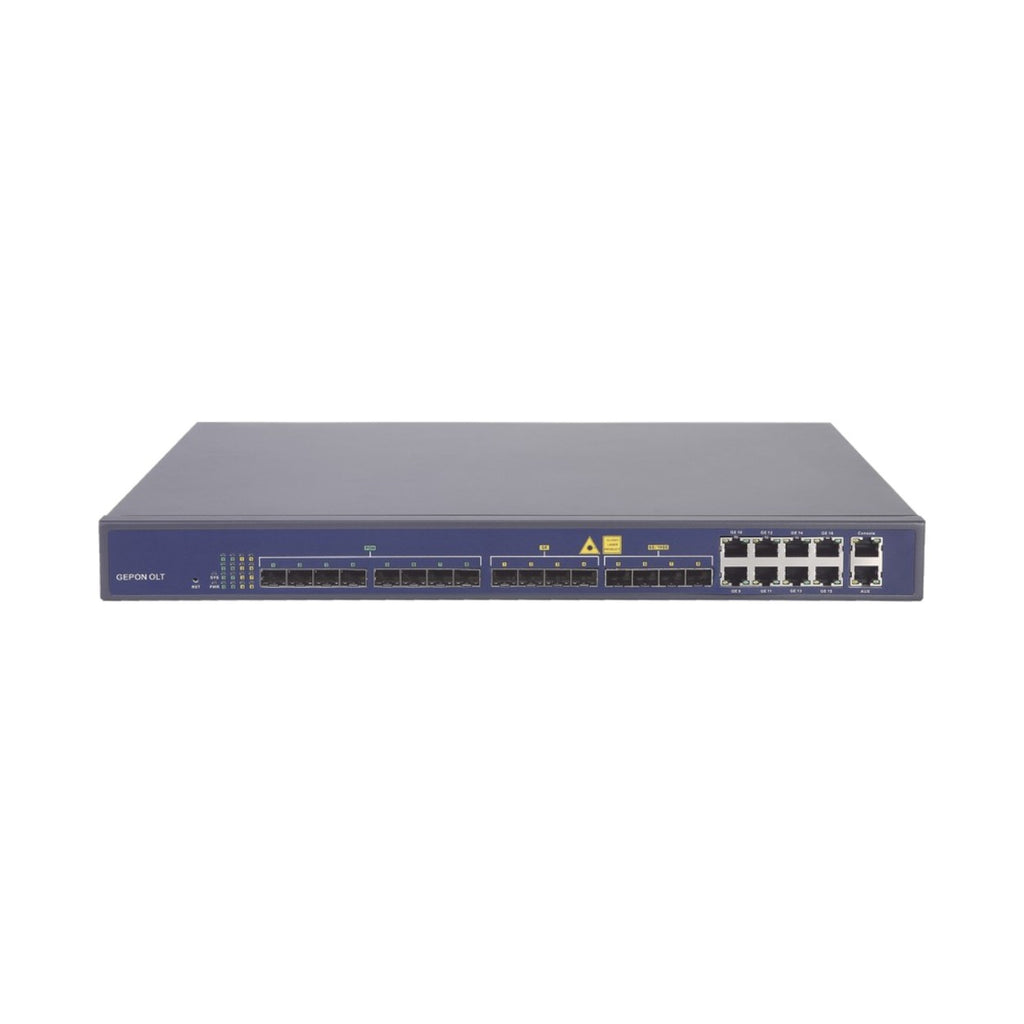

OLT de 8 puertos EPON con 16 puertos Uplink (8 puertos Gigabit Ethernet + 4 puertos SFP + 4 puertos SFP+), hasta 512 ONUs
Modelo V1600-D8 | Marca V-SOL
8 Puertos EPON16 Puertos UplinkHasta 512 ONUs4 SFP+ 10GbpsCapa 2 y Capa 3Montaje RackMódulos PON no incluidos
La OLT V-SOL V1600-D8 es un terminal óptico de línea EPON de 8 puertos con capacidad para gestionar hasta 512 ONUs simultáneamente, equipada con 16 puertos Uplink (8 Gigabit Ethernet RJ45 + 4 SFP Gigabit + 4 SFP+ 10Gbps) y ancho de banda por puerto PON de 1.244 Gbps upstream y 1.244 Gbps downstream, con distancia máxima de 20 km por puerto y relación de splitteo 1:64. Este equipo de grado carrier proporciona funciones de Capa 2 y Capa 3 básica para proveedores de internet que requieren desplegar redes de fibra óptica FTTH con alta densidad de abonados y múltiples opciones de conectividad troncal.
El equipo V-SOL V1600-D8 ofrece gestión centralizada mediante EMS, interfaz Web, Telnet, CLI y SSH, permitiendo configuración y aprovisionamiento de ONUs en línea de forma plug and play. Diseñado para montaje en rack estándar de 19 pulgadas con dimensiones de 442 × 320 × 43.6 mm y peso de 4.3 kg, el sistema opera con fuente de alimentación universal de 100-240 Vca (47/63 Hz) con consumo máximo de 45W y rango de temperatura de operación de -10 a 55°C. La arquitectura modular permite expandir la capacidad mediante módulos PON adicionales, adaptándose a las necesidades de crecimiento de redes ISP, videovigilancia IP, telefonía VoIP y distribución de señales CATV sobre fibra.
Beneficios Principales
-
Alta densidad de abonados: soporta hasta 512 ONUs distribuidas en 8 puertos EPON con relación de splitteo 1:64 por puerto, ideal para redes FTTH de alta concentración en zonas residenciales y empresariales.
-
Conectividad troncal versátil: 16 puertos Uplink que incluyen 8 Gigabit Ethernet RJ45, 4 SFP Gigabit y 4 SFP+ de 10 Gbps, permitiendo redundancia, agregación de ancho de banda y enlaces de alta velocidad hacia el core de red.
-
Alcance extendido: distancia máxima de 20 km por cada puerto PON, reduciendo la necesidad de equipos intermedios en despliegues de área amplia y zonas rurales.
-
Gestión simplificada: configuración y aprovisionamiento de ONUs en línea mediante múltiples interfaces (EMS, Web, Telnet, CLI, SSH) con soporte para gestión Out-Band y línea de comando directa por puerto de consola.
-
Servicios convergentes: funciones de Capa 2 y Capa 3 básica para segmentación de tráfico, VLANs, QoS y enrutamiento, permitiendo la integración de datos, videovigilancia, telefonía IP y CATV en una sola infraestructura de fibra.
-
Diseño modular escalable: arquitectura que permite agregar módulos PON EPON-SFP-PX20-4+ conforme crece la red, protegiendo la inversión inicial y facilitando expansiones graduales.
-
Instalación rápida: incluye herrajes para montaje en rack, gomas antiderrape para instalación sobre superficie, cable de consola y cable de tierra, reduciendo el tiempo de puesta en marcha.
Especificaciones Técnicas
| Especificación |
Valor |
| Puertos EPON |
4 puertos (requieren módulos EPON-SFP-PX20-4+) |
| Capacidad Total ONUs |
Hasta 512 ONUs |
| Relación de Splitteo por Puerto PON |
1:64 |
| Distancia Máxima por Puerto PON |
20 km |
| Ancho de Banda por Puerto PON |
Upstream 1.244 Gbps, Downstream 1.244 Gbps |
| Puertos Uplink RJ45 Gigabit Ethernet |
8 puertos |
| Puertos Uplink SFP Gigabit |
4 puertos |
| Puertos Uplink SFP+ 10 Gbps |
4 puertos |
| Total Puertos Uplink |
16 puertos |
| Funciones de Conmutación |
Capa 2 y Capa 3 básica |
| Puerto Auxiliar |
1 puerto (gestión Out-Band) |
| Puerto de Consola |
1 puerto (línea de comando CLI) |
| Interfaces de Gestión |
EMS, Web, Telnet, CLI, SSH |
| Configuración ONU |
En línea, plug and play |
| Alimentación Eléctrica |
100-240 Vca, 47/63 Hz (fuente incluida) |
| Consumo Máximo |
45 W |
| Temperatura de Operación |
-10 a 55°C |
| Dimensiones (Largo × Ancho × Alto) |
442 × 320 × 43.6 mm |
| Peso |
4.3 kg |
| Tipo de Montaje |
Rack 19 pulgadas |
| Aplicaciones Soportadas |
Datos, Videovigilancia, Telefonía IP, CATV |
| Garantía |
1 año |
Contenido del Paquete
🔌 1× OLT V-SOL V1600-D8 con fuente CA incluida🔧 1× Kit de herrajes para montaje en rack📟 1× Cable de consola (no incluye adaptador USB)🛡️ Gomas antiderrape⚡ 1× Cable para aterrizar la OLT
Productos Complementarios
EPON-SFP-PX20-4+Módulos PON SFP EPON requeridos para activar los 4 puertos PON (no incluidos de serie, agregar según cantidad de puertos a utilizar)
ONUs V-SOLUnidades de red óptica compatibles con estándar EPON para instalación en el cliente final (se recomienda verificar compatibilidad antes de despliegue masivo)
Transceptores SFP/SFP+Módulos ópticos Gigabit y 10G para puertos Uplink SFP y SFP+, según topología de red troncal requerida
Splitters Ópticos 1:8, 1:16, 1:32, 1:64Divisores de fibra pasivos para distribución de señal PON desde la OLT hacia múltiples ONUs según relación de splitteo diseñada
Aplicaciones Recomendadas
🌐 Redes FTTH para ISPsProveedores de internet que despliegan fibra al hogar en fraccionamientos, colonias y zonas urbanas con alta densidad de abonados residenciales
🏢 Redes Corporativas y CampusConectividad de fibra óptica para edificios empresariales, campus universitarios y parques industriales con requerimientos de alta velocidad y VLANs segmentadas
📹 Videovigilancia IP sobre FibraTransmisión de video de alta resolución desde cámaras IP distribuidas en grandes distancias, aprovechando el ancho de banda y alcance de 20 km por puerto PON
☎️ Telefonía IP y VoIPServicios de voz sobre IP integrados en la infraestructura de fibra, permitiendo telefonía residencial y empresarial con QoS garantizada
📺 Distribución CATV sobre FibraTransmisión de señales de televisión por cable sobre red PON, consolidando servicios triple play (internet, telefonía, TV) en un solo medio
🏘️ Redes de Acceso RuralDespliegues de fibra en zonas rurales y comunidades dispersas, aprovechando el alcance de 20 km para reducir equipos intermedios y costos de infraestructura
Preguntas Frecuentes
¿Los módulos PON vienen incluidos con la OLT V-SOL V1600-D8?
No, los módulos PON EPON-SFP-PX20-4+ no están incluidos y deben adquirirse por separado. La OLT V1600-D8 cuenta con 4 ranuras para módulos PON SFP, por lo que necesitas agregar entre 1 y 4 módulos según la cantidad de puertos EPON que planeas activar en tu red. Cada módulo permite conectar hasta 64 ONUs con splitteo 1:64.
¿Cuántas ONUs puedo conectar a la V-SOL V1600-D8?
Hasta 512 ONUs en total, distribuidas en los 8 puertos EPON. Cada puerto PON soporta relación de splitteo 1:64, permitiendo conectar hasta 64 ONUs por puerto con distancia máxima de 20 km desde la OLT.
¿Qué interfaces de Uplink tiene la OLT V1600-D8?
16 puertos Uplink en total: 8 puertos Gigabit Ethernet RJ45, 4 puertos SFP Gigabit y 4 puertos SFP+ de 10 Gbps. Esta combinación permite enlaces de agregación, redundancia y conexiones de alta velocidad hacia switches core o routers troncales, adaptándose a diversas topologías de red.
¿Cómo se gestiona y configura la OLT V-SOL V1600-D8?
La V1600-D8 se gestiona mediante EMS (sistema de gestión empresarial), interfaz Web, Telnet, CLI (línea de comando) y SSH. Incluye 1 puerto de consola para configuración inicial directa y 1 puerto auxiliar para gestión Out-Band. La configuración de ONUs se realiza en línea con soporte plug and play, simplificando el aprovisionamiento de nuevos clientes.
¿Puedo usar ONUs de otros fabricantes con esta OLT V-SOL?
Sí, las OLTs V-SOL son compatibles con ONUs de diferentes fabricantes que cumplan el estándar EPON. Sin embargo, no se garantiza compatibilidad total con todos los modelos del mercado. Se recomienda realizar pruebas con una unidad antes de implementar en producción para asegurar el funcionamiento correcto y evitar inconvenientes operativos.
¿Qué servicios puedo desplegar con la OLT V1600-D8?
Datos de alta velocidad, videovigilancia IP, telefonía IP y distribución de señales CATV. Las funciones de Capa 2 y Capa 3 básica permiten segmentación de tráfico mediante VLANs, aplicación de QoS y enrutamiento simple, facilitando la integración de servicios convergentes sobre una sola infraestructura de fibra óptica.
¿Cuál es la distancia máxima de alcance por puerto PON?
20 km por cada puerto PON con los módulos EPON-SFP-PX20-4+. Este alcance permite cubrir áreas extensas reduciendo la necesidad de equipos intermedios, ideal para zonas rurales, campus distribuidos y redes metropolitanas de acceso.
¿Cuáles son las credenciales de acceso predeterminadas de la OLT V-SOL?
Las credenciales de fábrica se encuentran disponibles en la documentación oficial de V-SOL. Se recomienda cambiar el usuario y contraseña predeterminados inmediatamente después de la instalación inicial para garantizar la seguridad de la red y evitar accesos no autorizados.
