Zapata de Compresión 1/0 AWG Orificio 3/8" (9.5 mm) Tambor Estándar con Mirilla Cobre UL PANDUIT LCA1/0-38-X
- SKU / Modelo: LCA1/0-38-X
- Marca: PANDUIT
- Categoría: Terminales y Conectores Electricos
- Garantía: 1 año
Envío calculado al finalizar la compra.
No se pudo cargar la disponibilidad de recogida
Zapata de Compresión Calibre 1 0 AWG Orificio 3 8" (9.5 mm) Tambor Estándar con Mirilla 1 Pieza
Modelo LCA1/0-38-X · PANDUIT

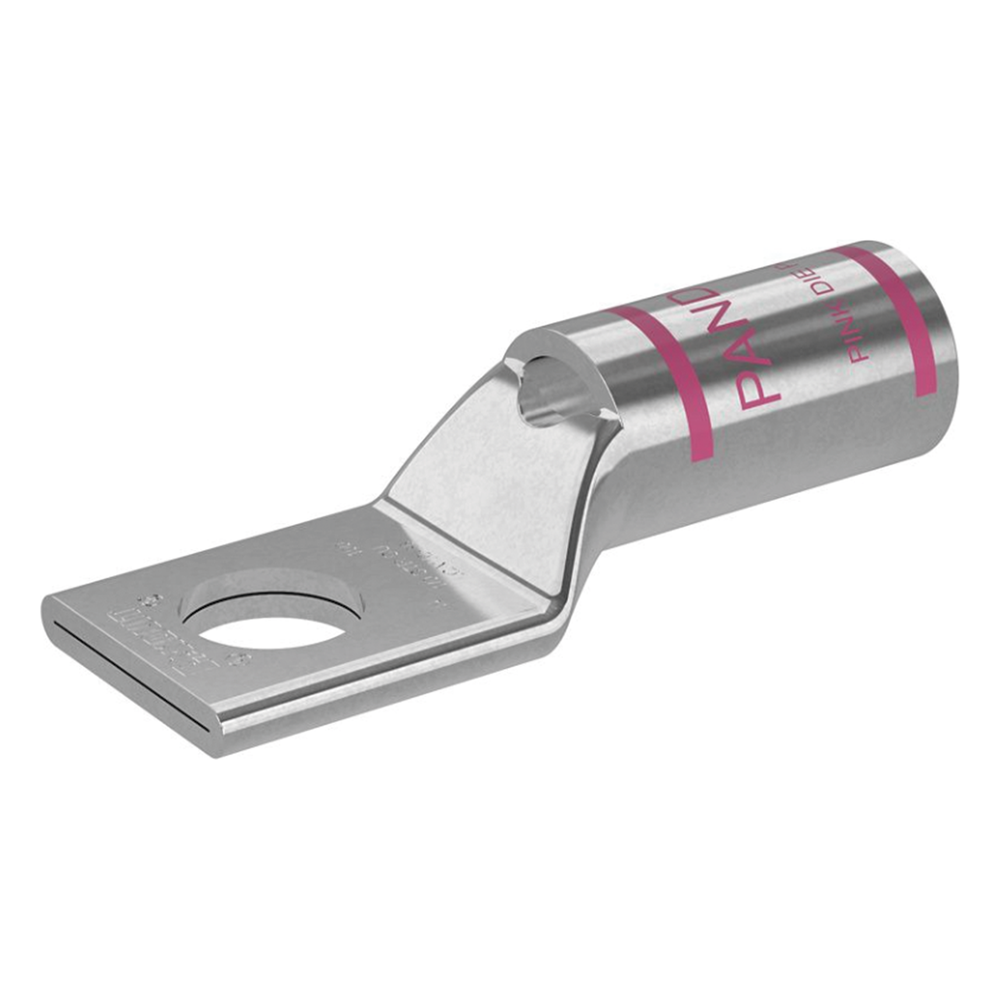

La zapata de compresión PANDUIT LCA1/0-38-X es un terminal de cobre de un orificio con tambor estándar para conductores de cobre trenzado de 1/0 AWG. Tiene orificio de 3/8 in (9.5 mm) para perno, longitud de pelado de 1.0 in, temperatura nominal UL de 90 °C y está listada UL para aplicaciones de hasta 35 kV.

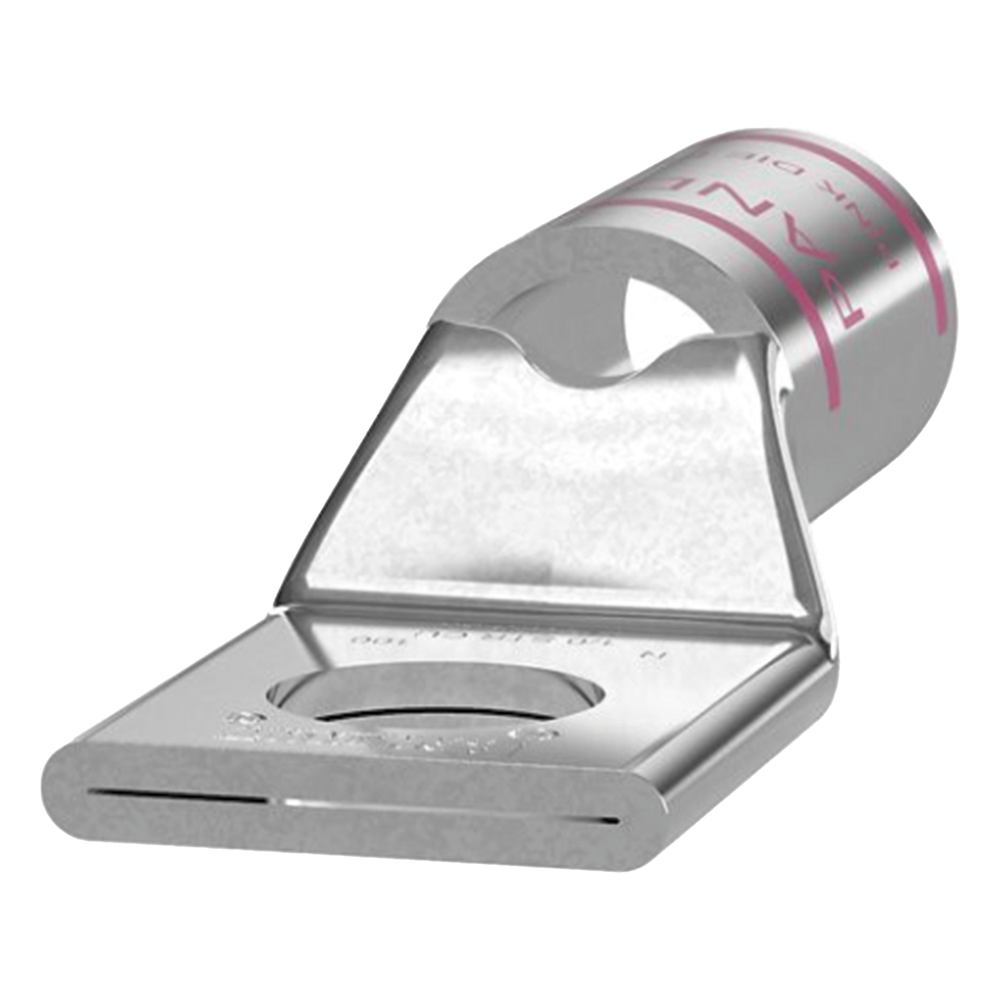

Está fabricada con tubo de cobre sin costura de alta conductividad con acabado electroestañado, que protege contra la oxidación y mejora el contacto. Su tambor incluye mirilla de inspección y entrada de cable biselada, lo que permite confirmar visualmente que el conductor llegó al fondo antes de comprimir. Se aplica en tableros, barras de distribución, tierras físicas y equipos de potencia.
El tambor tiene marcas de color rosa y el índice de dado Panduit P42 (equivalente industrial (12)), datos que sirven para elegir la herramienta de compresión correcta. La LCA1/0-38-X cuenta con certificación UL Listed Wire Connector y C.S.A. Certified, y se vende por pieza.
¿Cómo funciona y para qué sirve?
Una zapata de compresión, también llamada terminal de ojo o lug, une un cable de cobre a una barra, perno o borne mediante deformación mecánica. El conductor pelado se inserta en el tambor y una herramienta de compresión con el dado adecuado lo deforma, creando una unión de baja resistencia y alta resistencia mecánica, sin soldadura.
En la LCA1/0-38-X el tambor lleva marcas de color rosa y el código de dado P42 (alterno (12)). Usar el dado indicado por el fabricante es lo que garantiza una compresión correcta. La mirilla de inspección permite ver si el cable llegó al tope del tambor, uno de los errores más comunes de instalación.
El orificio de 3/8 in (9.5 mm) se fija a un perno o prisionero del mismo tamaño. Conviene que la superficie de contacto esté limpia y que el apriete respete las especificaciones del equipo, para evitar puntos calientes en conexiones de corriente elevada. Es una zapata de un solo orificio y tambor estándar.
Beneficios Principales
- Mirilla de inspección: Permite confirmar visualmente que el conductor de 1/0 AWG está bien insertado antes de comprimir, lo que reduce conexiones defectuosas.
- Cobre electroestañado: El acabado electroestañado sobre tubo de cobre de alta conductividad protege la zapata contra la oxidación.
- Listada UL y certificada CSA: Su certificación UL Listed Wire Connector y C.S.A. facilita su aceptación en instalaciones que exigen conectores certificados.
- Hasta 35 kV: Está listada UL para aplicaciones de hasta 35 kV, con la consulta al fabricante del cable para esfuerzo de voltaje por arriba de 2000 V.
- Código de color y dado: El color rosa y el índice P42 en el tambor permiten identificar rápido el dado de compresión correcto.
- Entrada biselada: La entrada de cable biselada facilita introducir los hilos del conductor trenzado sin que se abran.
- Valor nominal de 90 °C: La temperatura nominal UL de 90 °C permite usarla con cables cuyo aislamiento trabaja a esa temperatura.
Especificaciones Técnicas
General
| Tipo de producto | Zapata de compresión de cobre, un orificio, tambor estándar |
| Marca | PANDUIT |
| Modelo | LCA1/0-38-X |
| Cantidad | 1 pieza |
| Garantía | 3 años |
Eléctricas
| Calibre de conductor | 1/0 AWG |
| Tipo de conductor | Cobre trenzado; Clase B: compacto, comprimido o concéntrico; Clase C: concéntrico |
| Aplicación listada UL | Hasta 35 kV (consultar al fabricante del cable las instrucciones de alivio de esfuerzo de voltaje en aplicaciones mayores a 2000 V) |
| Temperatura nominal UL | 90 °C |
Materiales
| Material | Tubo de cobre sin costura de alta conductividad |
| Acabado | Electroestañado |
Físicas
| Tamaño de orificio para perno | 3/8 in (9.5 mm) |
| Longitud de pelado del cable | 1.0 in (25.4 mm) |
| Tipo de tambor | Estándar con mirilla de inspección y entrada de cable biselada |
| Longitud total | 2.08 in ±0.06 (52.8 mm) |
| Peso | 0.10 kg |
Compresión
| Código de color en tambor | Rosa (PINK) |
| Índice de dado Panduit | P42 |
| Índice de dado alterno de la industria | (12) |
Certificaciones
| Certificaciones | UL Listed Wire Connector, C.S.A. Certified Wire Connector |
Contenido del Paquete
Aplicaciones Recomendadas
Notas Importantes
Para aplicaciones mayores a 2000 V, consultar al fabricante del cable las instrucciones de alivio de esfuerzo de voltaje.
Usar el dado de compresión indicado en el tambor: Panduit P42 (alterno de la industria (12)), código de color rosa.
Longitud de pelado del conductor: 1.0 in.
